Budowa układów elektronicznych
Układy elektroniczne buduje się z części elektronicznych i montuje na płytce zwanej laminatem.
Najpierw analizuje się schemat ideowy. Taki schemat przeważnie dostarczany jest przez magazyn elektroniczny lub przygotowany przez firmę z branży elekroniki. Zawiera on potrzebna elementy oraz sposób ich połączenia ze sobą.
Na podstawie schematu ideowego tworzy się odbicie ścieżek -druk. Obecnie wykorzystuje się do tego komputery. Komputery pomagają w przydotowaniu i wydrukowaniu schematu ścieżek.
Ostatni schemat zawieta wygląd ścieżek gotowej płytki. Oznacza, że podobnie będzie wyglądała ukończona płytka montażowa.
Schemat ze ścieżkami można przykleić do wyczyszczonego laminatu i młotkiem oraz punktakiem zaznaczyć potrzebne do utworzenia dziurki. W dziurki te będą wchodziły nóżki elementów. Zapunktowane miejsca wierci się wiertarką (wiertło średnicy 0,8-1mm). Następnie czyści się ponownie laminat.
Teraz można narysować specjalnym mazakiem ścieżki na płytce. Po wyschnięcu ścieżek płytkę miedzianą -czyli laminat umieszcza się w roztworze kwasowym -np. chlorku żelaza. Chlorek żelaza kupuje się w sklepie z częściami elektronicznymi. Trzeba poruszać płytką do momentu aż zejdzie z niej miedź z niepomalowanych mazakiem miejsc. Trwa to od. 10min-3godz, w zależności od roztworu kwasu i jego temperatury.
Po wyjęciu płytki należy ją umyć. Pozostały tylko ścieżki pomalowane mazakiem.

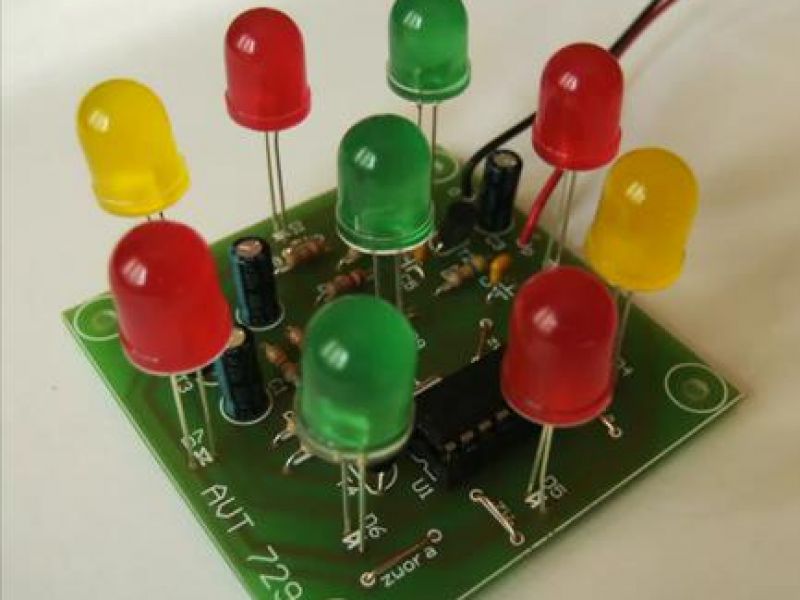

Można przystąpić do lutowania części wg schematu montażowego.
